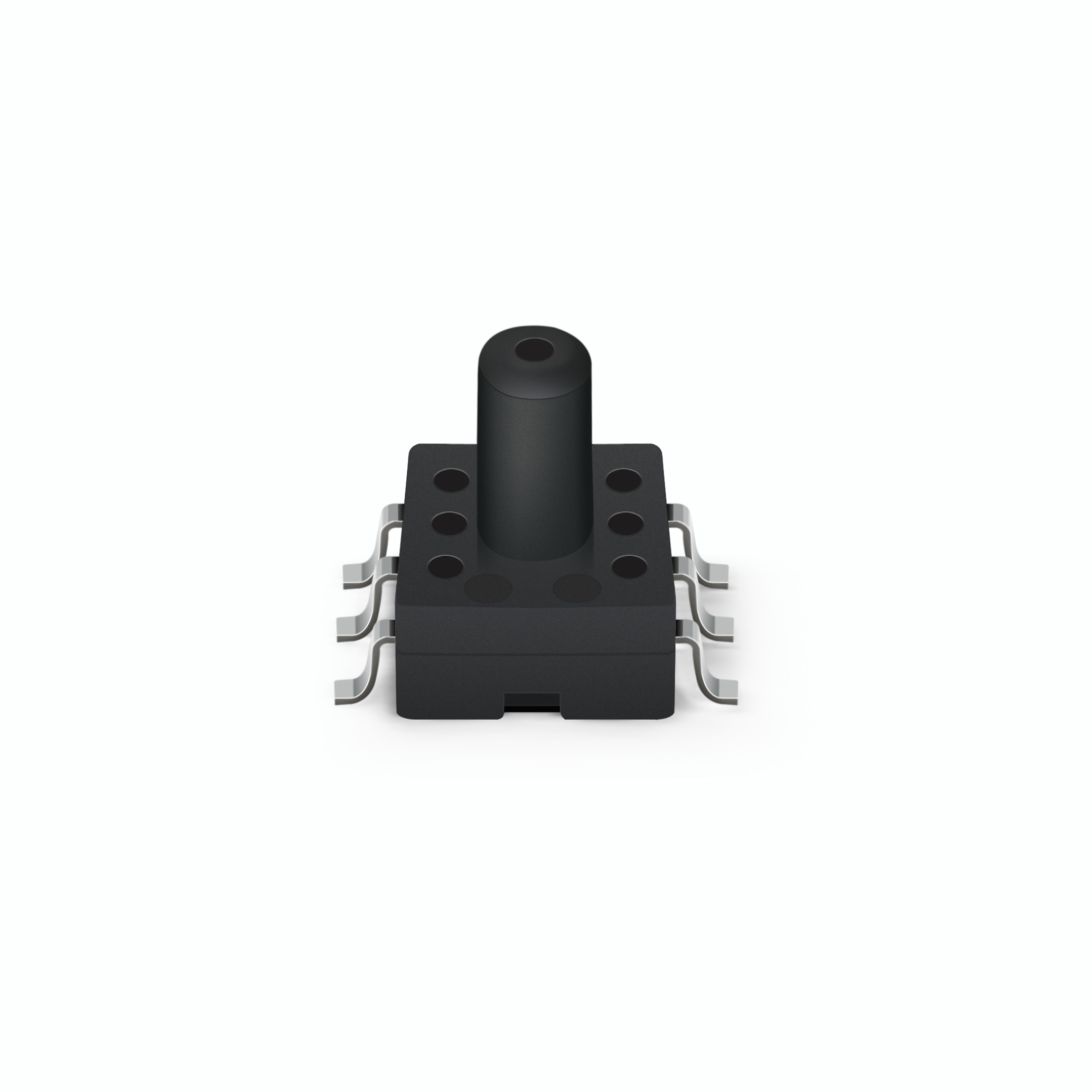

TKJY040A1 小量程数字压力传感器芯片 -40KPA~40KPA传感器

本产品为新款高灵敏度的数字输出压力测量芯片;

压力测量采用扩散硅压力芯片传感器,由高精度IC对信号放大处理、再做全温区温度补尝、再输出。


应用领域

11.jpg加气设备压力测量,气垫、气罐等容器压力测量

产品概述

a、高精度扩散硅压力IC传感芯片
b、稳定可靠的温度测量及补尝算法

c、集合信号采集、处理,输出数字信号

d、已经做好温补,校准,方便客户直接贴片组装使用

e、售后服务好,做全程的技术指导与协助

规格参数

工作电压-----------------  3V-3.6V          灵敏度----------------------------- 0.01KPa

压力量程范围-----------  0KPa~40KPa      响应时间---------------------------31ms

输出量程范围-----------  1000~5000        最大压力------------------------100KPa

压力测量精度-----------  0.6KPa           温补测量精度--------------------1 % FS

工作环境温度------------- -40~+85℃       工作电流---------------------------≤3Ma

客户定制

电话:王小姐 13510710521 微信同号    邮箱:1763864962@qq.com

注意事项

5、接线方式:

SDA(接主控MCU的SDA),

SCL(接主控MCU的SCL),

GND(地),

VDD(3.0V-3.6V 电源, 建议由MCU的IO口控制该电源)




6、信号输出:数字输出 (I2C输出)

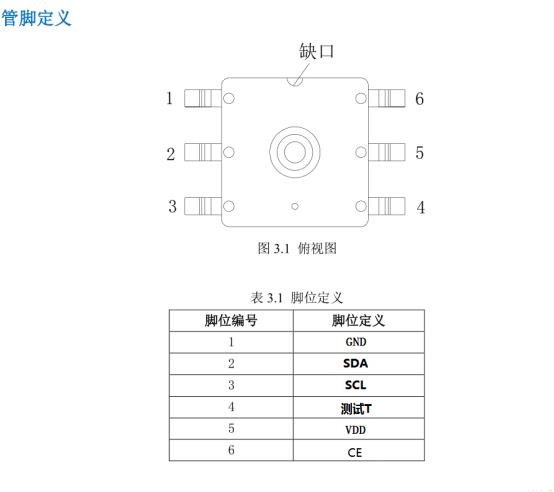

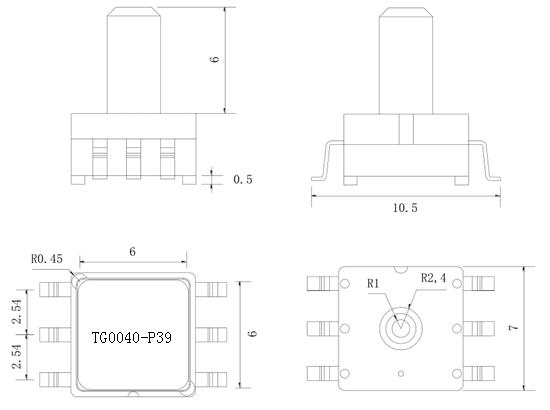

7、芯片管脚及尺寸





8、40KPA_微压传感器I2C数字输出通讯规则

MCU给传感器供电,然后以I2C方式读取传感器数据,需要省电时断传感器电即可。



通讯协议:

通讯方式:  I2C(ADDR[1:7],0010000B)BIT0:表示读/写(1为读,0为写)

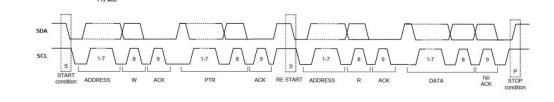

读取数据逻辑顺序:

主机发送{START} , {器键地址(20H)} , 等待传感器的ACK(无ACK则发送{STOP})  ,{数据地址(80H)},等待传感器的ACK(无ACK则发送{STOP}),主机发送{START} , {器键地址(21H)} ,等待传感器的ACK, 主机接收数据开始(3字节数据,第一个字节为压力高位,第二个字节为压力低位,第三个字节是前两个字节相加作为校验位,每字节数据给ACK),接收完所需要的数据后则发送{STOP}











两串测量数据包的传输间隔时间为:100ms(推荐),用户可根据实际需要自己定



压力输出:

压力为0,输出1000

      压力为10KPa,输出2000(BCD)  HEX为07D0





注意:压力为0时,输出也可能不是1000, 由于传感器受环境及装配等因素的影响会出现0点漂移,需要MCU在确保压力为0时将输出的压力值保存作为零点值,之后实测时,以读到的数值减去零点值作为实际压力值。

针对风机类微压传感器,建议MCU先读取并保存好传感器零点,再加压测量。



若调试中有问题请联系:深圳泰科 王工,电话:13510710521  QQ:1763864962

若需要可找我拿DEMO程序。



传感器供电电压默认为3.3V(3-3.6V正常使用),

若用户电压为5V, 需要特别声明,按5V版本生产



9、客户定制

   本公司所有压力产品均为自主研发设计,可满足客户任意的定制需求。

   压力量程、输出,均可按照客户要求修改

   若需要快速测量,或者低功耗(低功耗压力传感器唤醒MCU)版本请特别声明。
