20年专注压力测量、传感器芯片领域产品研发与生产

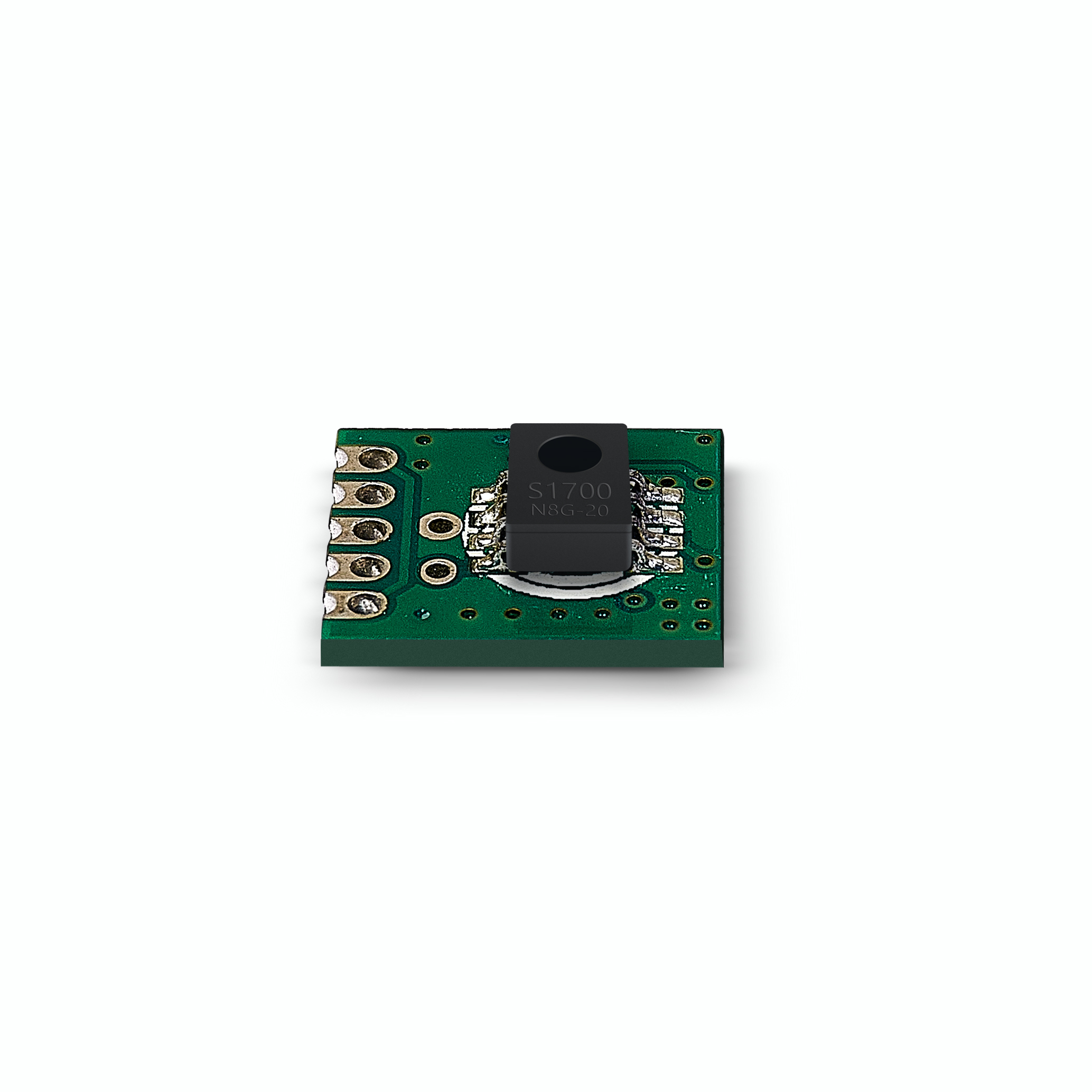

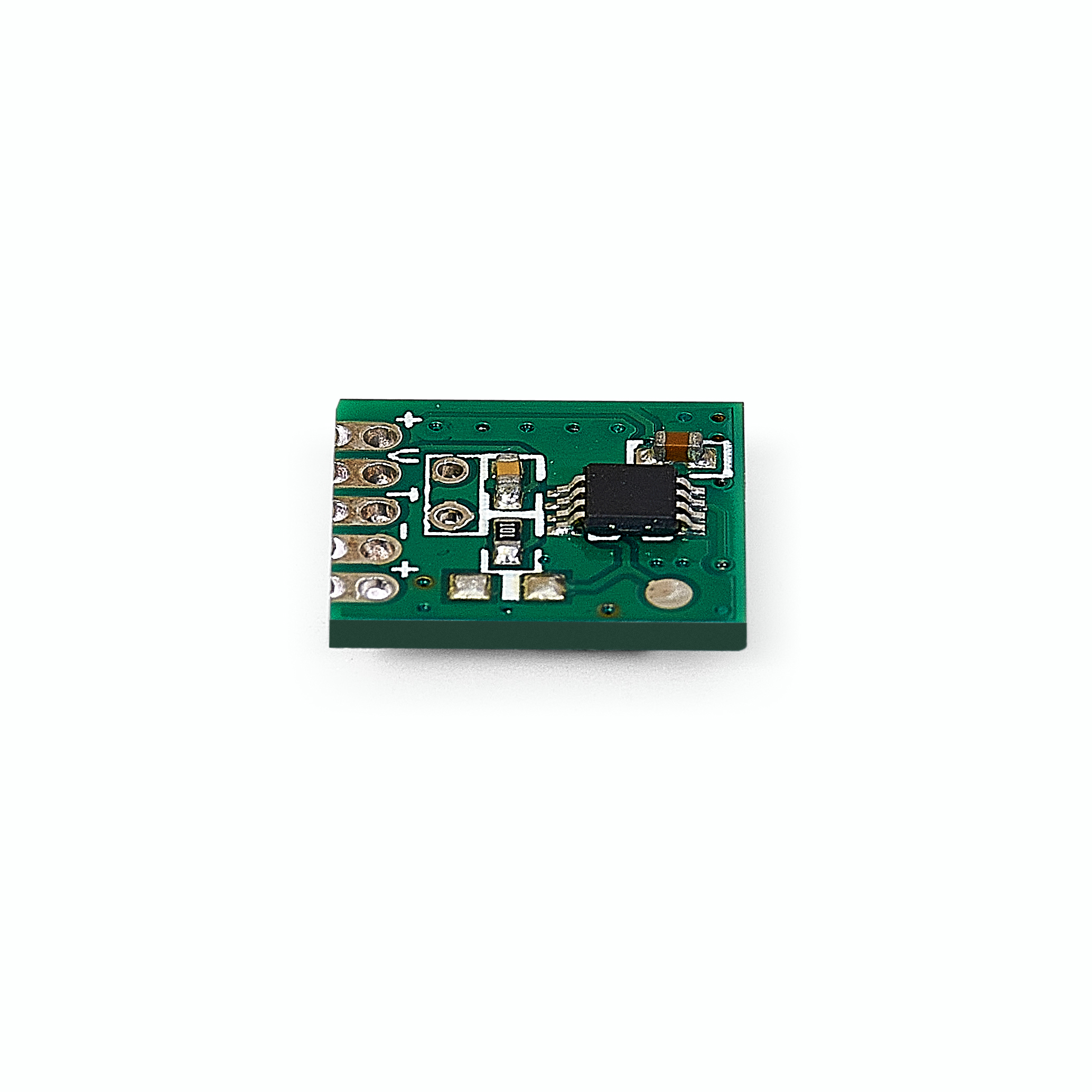

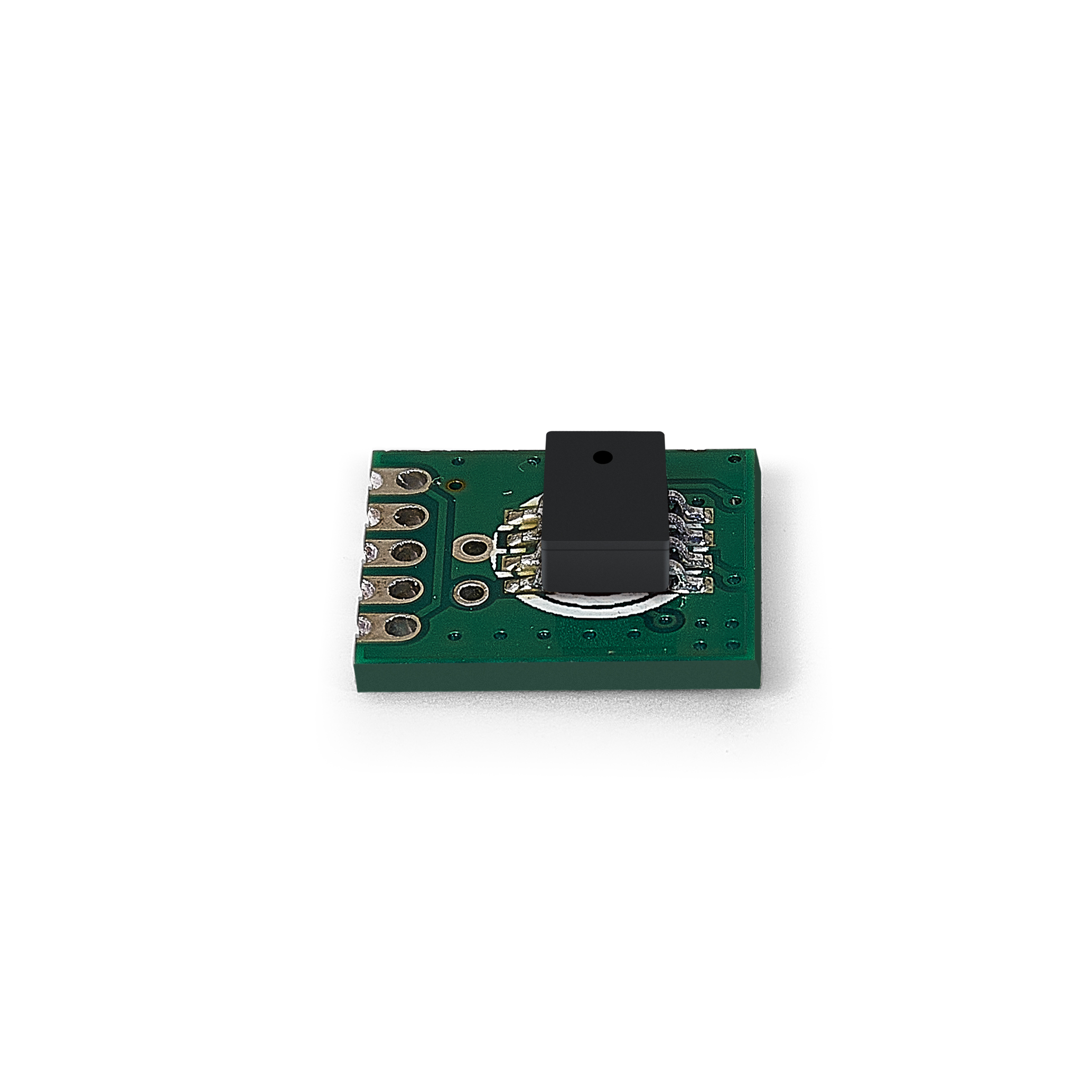

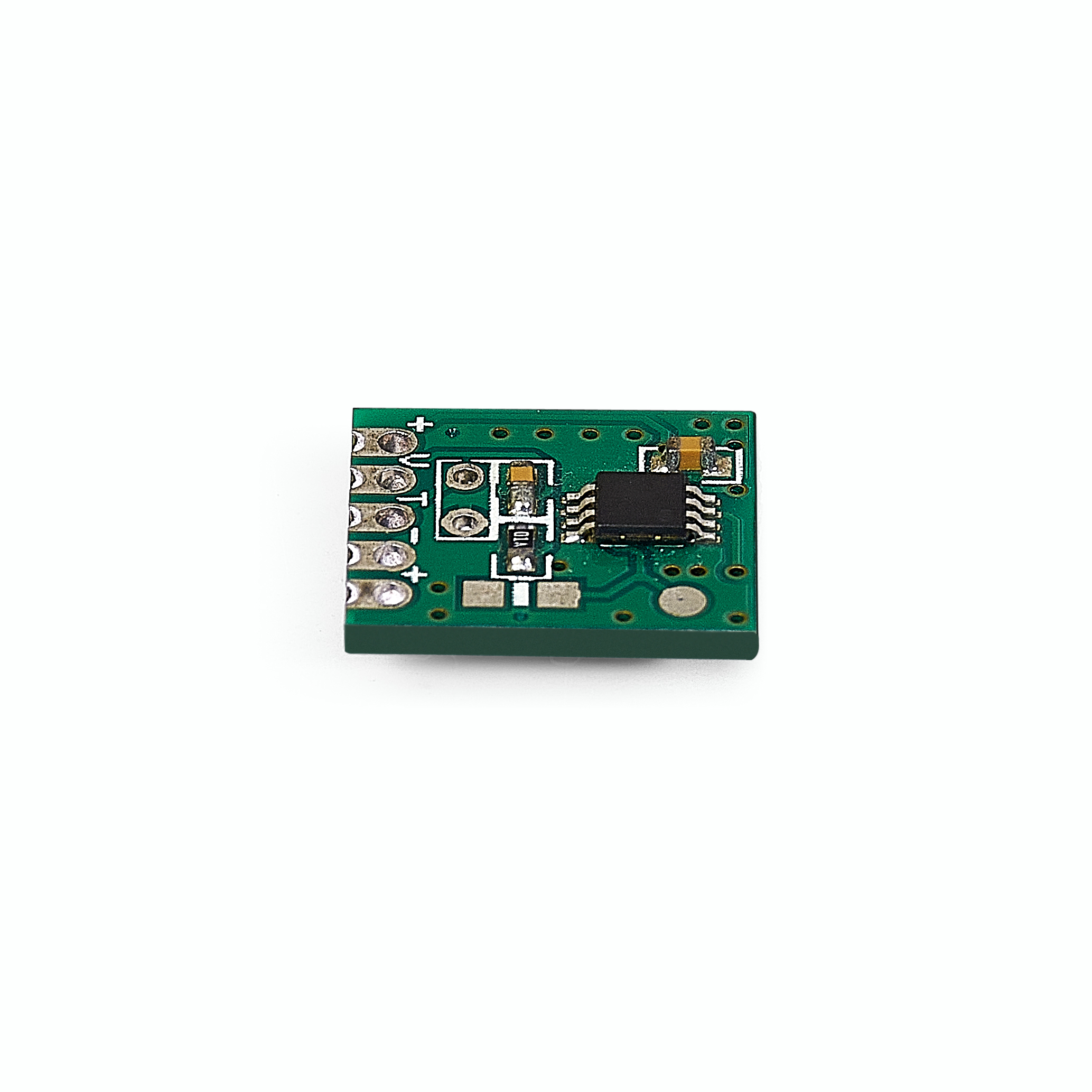

TK302 汽车进气压力检测气体压力测量模块 电压输出信号

本产品为新款高灵敏度的压力、温度测量模块;

压力测量采用进口压力芯片传感器,芯片是采用机械方法组成一个惠斯顿电桥,由IC对信号放大处理、输出。温度采用热敏电阻。



应用领域

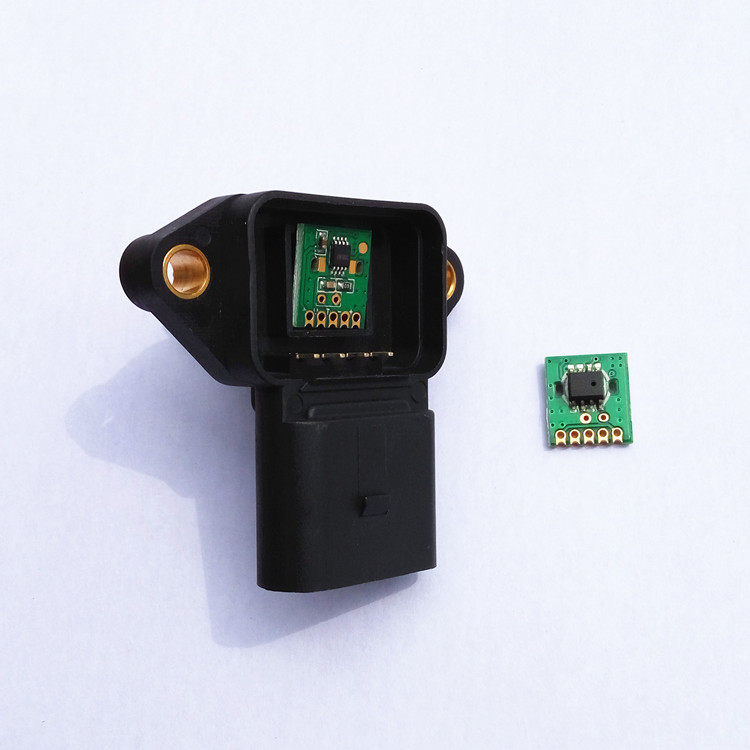

汽车进气压力检测

气体压力测量

产品概述

a、高精度扩散硅压力IC传感芯片
b、稳定可靠的温度测量

c、采用性能更可靠的铝合金板材

d、本模块集合信号采集、处理,输出0.5—4.5V电压信号

e、已经做好温补,校准,方便客户直接组装使用

f、售后服务好,做全程的技术指导与协助

规格参数

工作电压-----------------------5V±0.25V

压力量程范围-----------10KPa~110KPa ~300KPA~500KPA~700KPA

输出量程范围------------0.5~4.5V DC    (或定制,非常方便)

压力测量精度-----------------1% FS

工作环境温度--------------10~+125℃



接线方式:

①OUT 白色线

②VCC 红色线

③NTC 棕色线

④GND 黑色线



气压信号输出:


输出电压信号:0.5~4.5V,可以根据客户的要求来订制不同的输出量程!



温度信号输出:预留温度元件焊接位置,需要的话,客户可以自行焊上温度传感器即可。
