20年专注压力测量、传感器芯片领域产品研发与生产

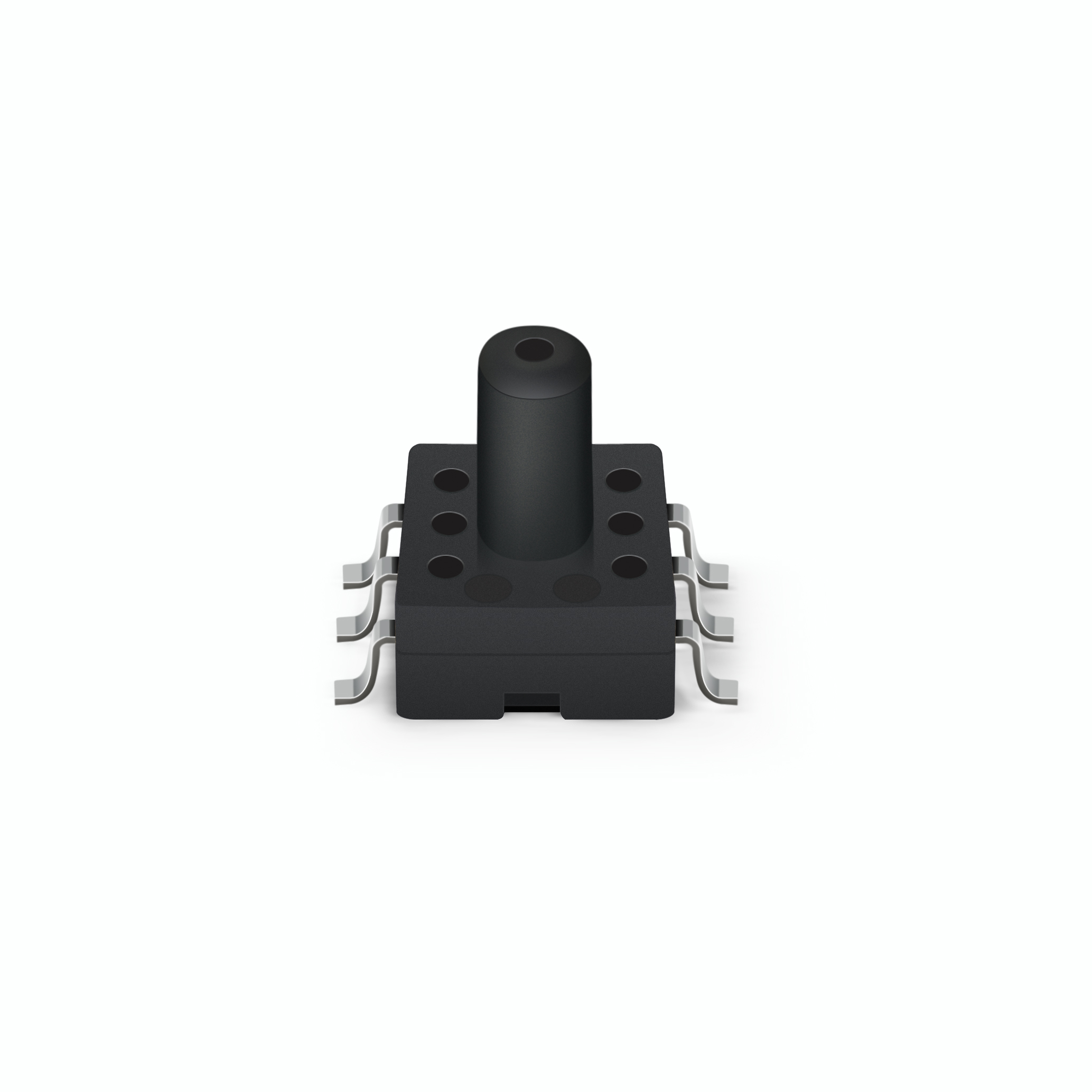

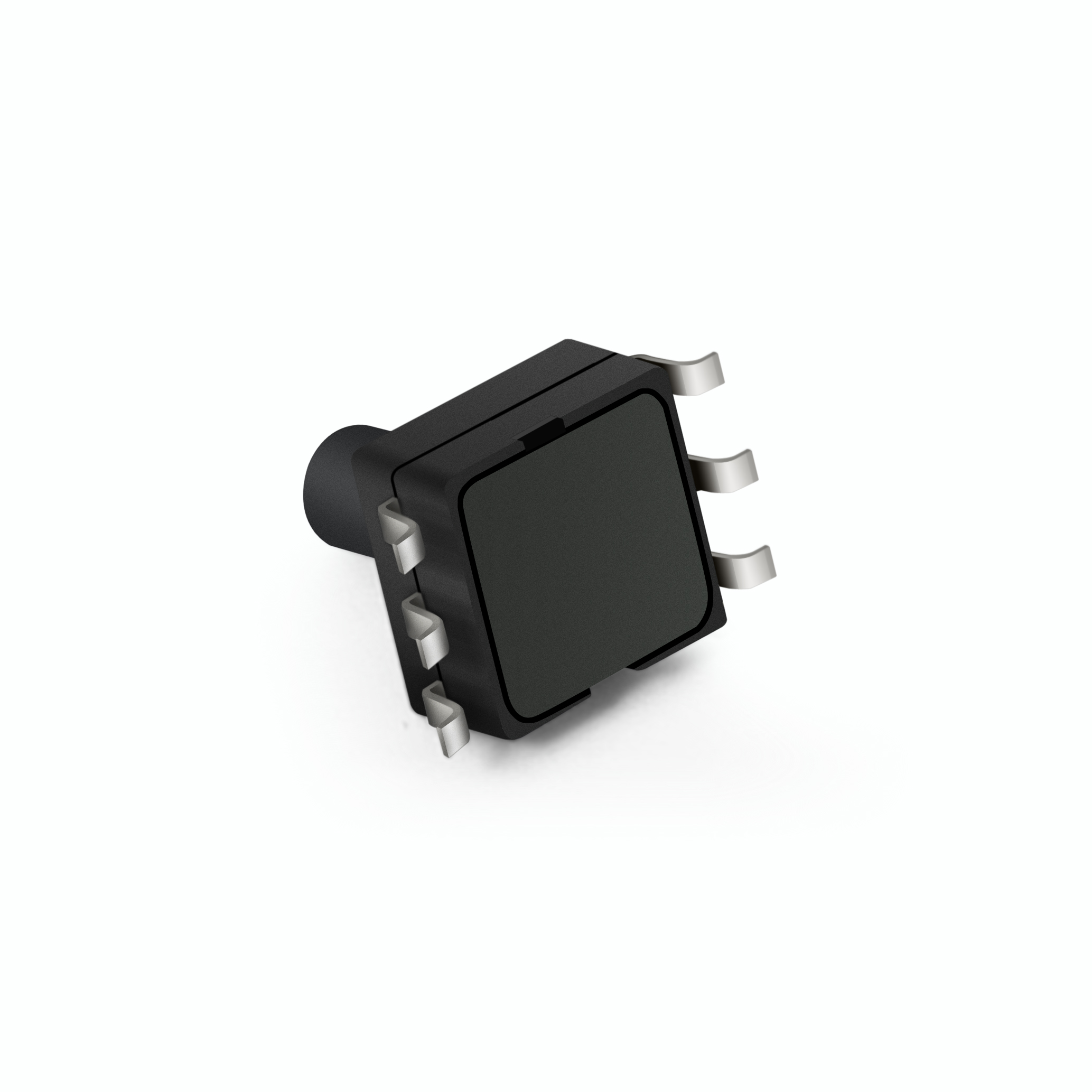

真空包装机搅拌机数字输出传感器 行业先行者原厂直销

 测量范围:﹣10Kpa--10Kpa

SOP6封装、表压型

适用于无腐蚀性气体

I2C信号输出、宽温度补偿



应用领域

 按摩器、按摩椅、气垫床等运动器材领域

 胎压计、转向阻力、刹车阻力等汽车电子领域

 呼吸机、制氧机、电子血压计、监护仪等医疗领域

 真空包装机、真空搅拌机、真空搅拌机、真空保鲜盒、真空泵等负压领域

 吸尘器、洗衣机、吸尘器、啤酒机、咖啡机、净水机、压力仪表等领域

产品概述

 TG6P39I型数字压力传感器采用SOP封装形式,内部集成了压力传感器与信号处理电路芯片,对传感器的偏移、温漂和非线性进行数字补  偿,以供电电压为参考,产生一个经过校准、温度补偿后的标准数字信号。
TG6P39I型数字压力传感器尺寸小、易安装,广泛用于医疗电子、汽车电子、运动健身器材等领域。

规格参数

参数

数值

单位

工作电压

3~3.6

V

响应时间

31

Ms

最大压力

20

KPa

工作电流

≤3

Ma

灵敏度

1

Pa

压力量程范围

0~10

KPa

压力测量精度

50

Pa

输出量程范围

0~10000

工作环境温度

-40~﹢85

温补测量精度

1

%FS

 外形结构和焊盘尺寸





 电气连接

1

2

3

4

5

6

GND

SDA

SCL

测试T

VDD

CE

客户定制

产品定制电话13510710521 (微信同号)
邮箱1763864962@qq.com
地址地址:深圳市南山区西丽街道新高路丰盛商务大厦三楼

注意事项

使用注意事项

1、焊接

由于本产品为热容量较小的小型构造,因此请尽量减少来自外部的热量的影响。否则可能会因热变形而造成破损,引起特性变动。请使用非腐蚀性的松香型助焊剂。另外,由于产品暴露在外,因此请注意不要使助焊剂侵入内部。

1)手焊接

·请使用头部温度在260~ 300 °C (30 W)的电烙铁在5秒以内实施作业。

·在端子上施加负载进行焊接的情况下,由于输出可能会发生变化,因此请注意。

·请充分清洗电烙铁头。

2) DIP焊接(DIP端子型)

·在温度为260°C以下的DIP焊锡槽内在5秒以内实施作业。

·安装在热容量较小的基板上时,由于可能会发生热变形,因此请避免采用DIP焊接。

3)回流焊接(SMD端子型)

推荐的回流炉温度设置条件如下所示。

泰科芯元

















·印刷电路板的走线请参照印刷电路板推荐规格图。

·由于无法做到自校准,因此请慎重地对准端子与走线的位置。

·设置的温度为端子附近的印刷电路板.上所测得的值。

·因为由于装置,条件等原因,压力导入口的先端因为高温会发生溶解和变形,务必请在实际的贴装条件下,进行确认测试。

4)焊接部的修正

·请一次性完成修正。

·对搭焊进行修正时,请使用头部形状较平滑的电烙铁,请勿追加涂敷助焊剂。

·关于电烙铁头部的温度,请使用在规格书所记载的温度以下的电烙铁。

5)在端子上施加过度的力后,会引发变形,损害焊接性,因此请避免使产品掉落,
