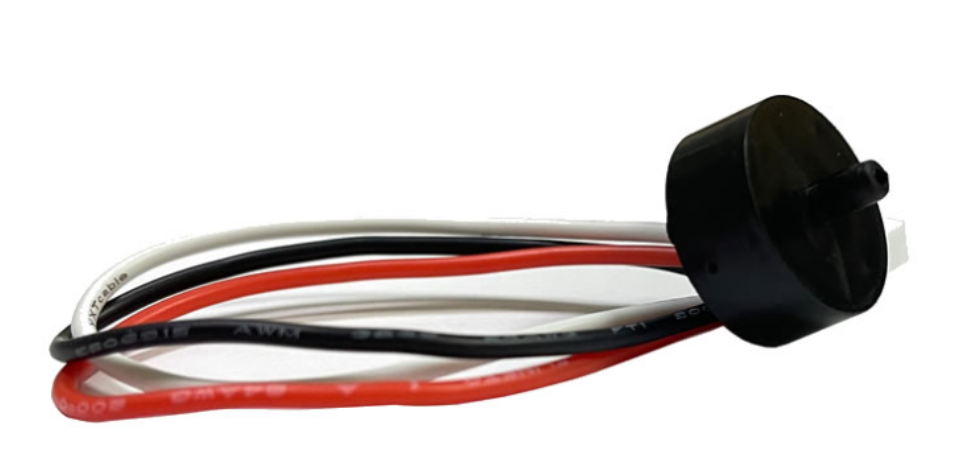

TG506 数字水压传感器
n 量程：0～1.6Mpa
n 防水、防潮、防腐蚀
n 高稳定性、可靠性
n 抗干扰性强、过载能力强
n 优质接口，安装方便
n 可根据客户需求定制螺纹结构
应用领域
水管、水井、供水压力罐，压力监测、压力控制器。
石油、石化、化工，与节流装置配套，提供精确的压力测量与控制。可测量管道和贮罐的压力和液位。
电力、城市煤气、其他公司事业，要求高稳定度和高精度的测量等场所。
钢铁、有色金属、陶瓷，用于炉膛压力测量等要求高稳定性，高精度测量等场所，用于在严格控制（温度、湿度等）条件下要求稳定测量的场所。
机械、造船，用于严格控制高精度条件下要求稳定测量的场所
产品概述

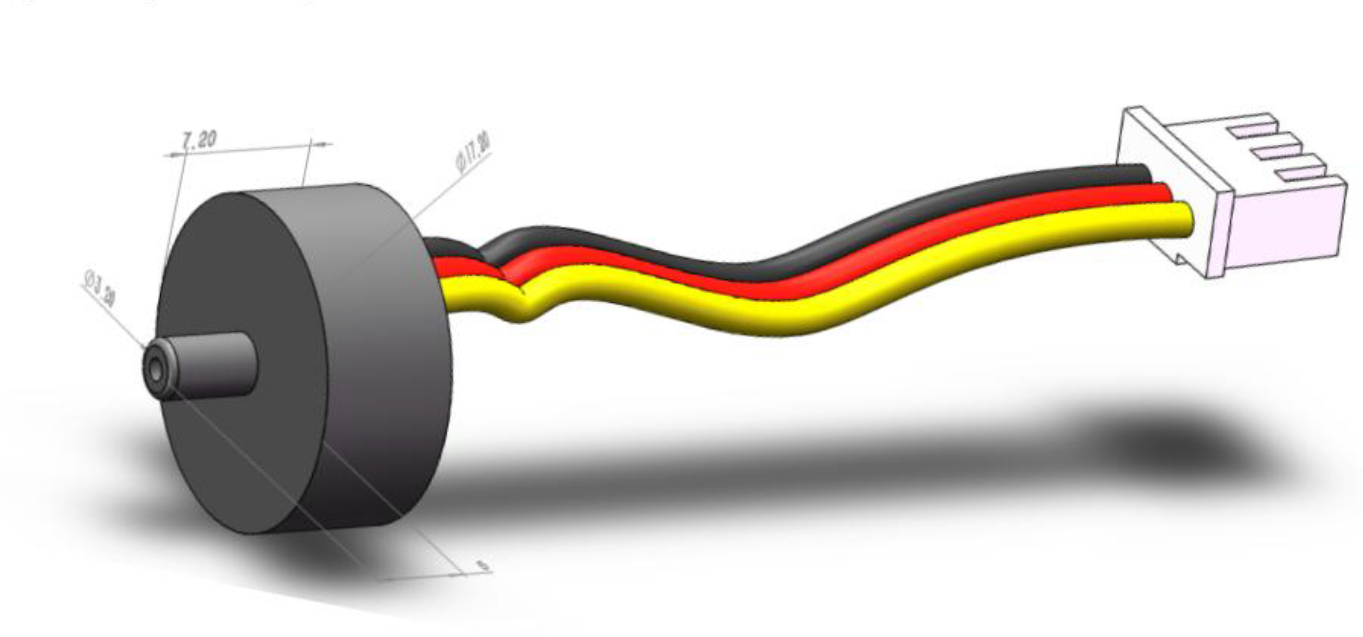

TG506是数字型压力传感器模块，采用圆型带气嘴封装结构，压力传感器采用了传感器表面与接触被测介质隔离技术，集成了数字补偿处理芯片，对传感器的偏移、灵敏度、温漂和非线性进行数字补偿，补偿原理：以芯片内自举稳压供电电压为基准,以固定电阻为参考，经高低温标定处理，解决了因温度变化，和结构型变产生的误差，保证了每一个传感器的精度要求。TG506数字型压力传感器模块尺寸小、易安装，可根据用户要求定义输出数字信号时序，可用于医疗电子、汽车电子、水压测量等领域。
规格参数
项目 | 数值 | 单位 |
供电电压 | 3-5 | V DC |
最大工作电流 | 3 | mA DC |
待机电流 | ≦5 | uA |
输出分辨率 | 24 | BIT |
精度 | ±1.5 | %Span |
响应时间 | 10 | mS |
ESD HBM | 4000 | V |
零点温度漂移 | ±0.03 | %FS/℃ |
满程温度漂移 | ±0.03 | %FS/℃ |
长期稳定性(1 年) | ±2 | %Span |
过载压力 | 3 | MPa |
补偿温度 | 0 ～ 60 | ℃ |
工作温度 | -20 ～ 80 | ℃ |
贮存温度 | -40 ～ 125 | ℃ |
