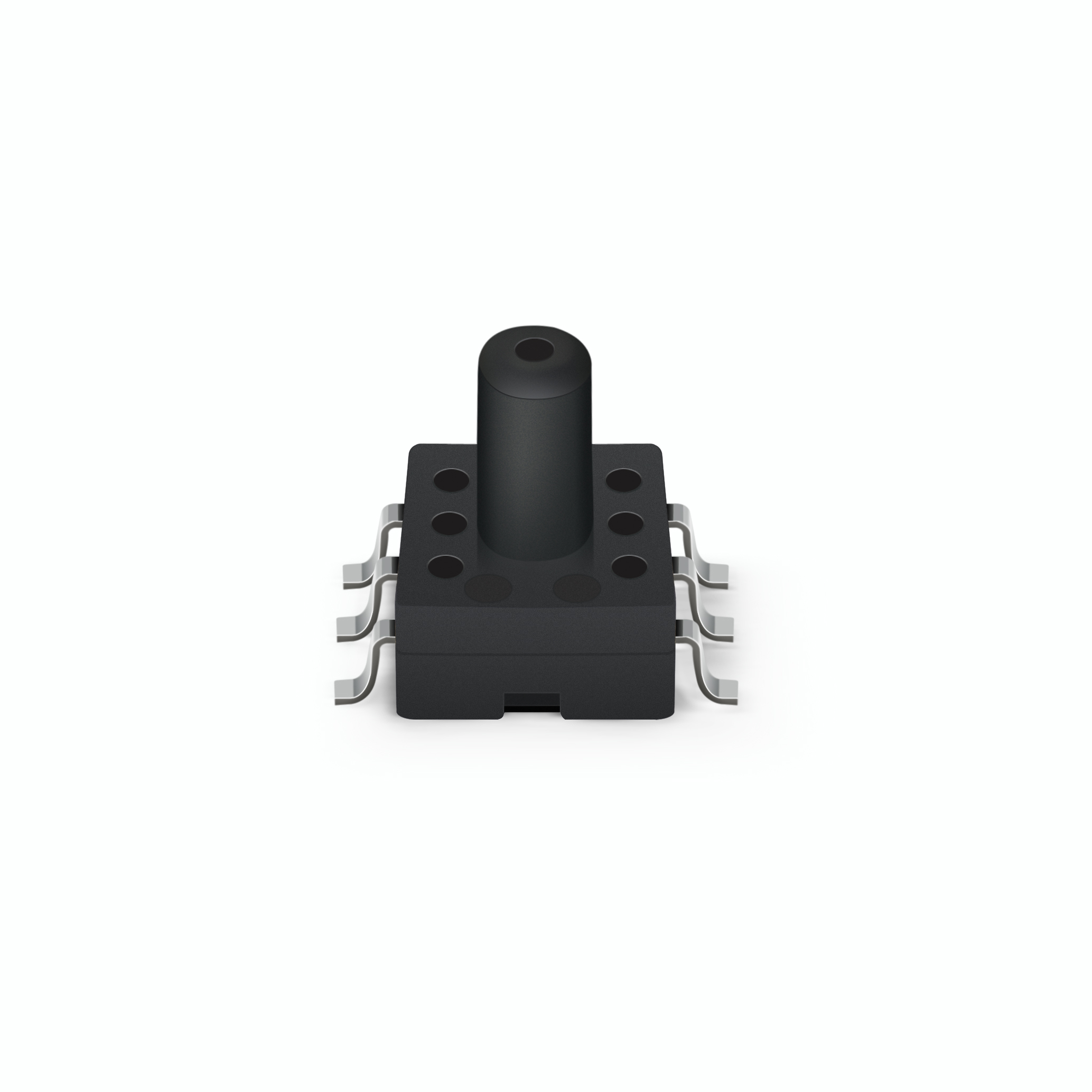

TG6P39I 10KPa I2C数字压力传感器
测量范围：﹣10Kpa--10Kpa
SOP6封装、表压型
适用于无腐蚀性气体
I2C信号输出、宽温度补偿
应用领域
按摩器、按摩椅、气垫床等运动器材领域
胎压计、转向阻力、刹车阻力等汽车电子领域
呼吸机、制氧机、电子血压计、监护仪等医疗领域
真空包装机、真空搅拌机、真空搅拌机、真空保鲜盒、真空泵等负压领域
吸尘器、洗衣机、吸尘器、啤酒机、咖啡机、净水机、压力仪表等领域
产品概述
TG6P39I型数字压力传感器采用SOP封装形式，内部集成了压力传感器与信号处理电路芯片，对传感器的偏移、温漂和非线性进行数字补 偿，以供电电压为参考，产生一个经过校准、温度补偿后的标准数字信号。
TG6P39I型数字压力传感器尺寸小、易安装，广泛用于医疗电子、汽车电子、运动健身器材等领域。
规格参数
参数 | 数值 | 单位 |
工作电压 | 3～3.6 | V |
响应时间 | 31 | Ms |
最大压力 | 20 | KPa |
工作电流 | ≤3 | Ma |
灵敏度 | 1 | Pa |
压力量程范围 | 0～10 | KPa |
压力测量精度 | 50 | Pa |
输出量程范围 | 0～10000 | 数 |
工作环境温度 | -40～﹢85 | ℃ |
温补测量精度 | 1 | ％FS |
电气连接
1 | 2 | 3 | 4 | 5 | 6 |
GND | SDA | SCL | 测试T | VDD | CE |
客户定制
| 产品定制电话 | 13510710521 （微信同号） |
| 邮箱 | 1763864962@qq.com |
| 地址 | 地址：深圳市南山区西丽街道新高路丰盛商务大厦三楼 |
注意事项
l 使用注意事项
1、焊接
由于本产品为热容量较小的小型构造，因此请尽量减少来自外部的热量的影响。否则可能会因热变形而造成破损，引起特性变动。请使用非腐蚀性的松香型助焊剂。另外，由于产品暴露在外，因此请注意不要使助焊剂侵入内部。
1)手焊接
·请使用头部温度在260~ 300 °C (30 W)的电烙铁在5秒以内实施作业。
·在端子上施加负载进行焊接的情况下，由于输出可能会发生变化，因此请注意。
·请充分清洗电烙铁头。
2) DIP焊接(DIP端子型)
·在温度为260°C以下的DIP焊锡槽内在5秒以内实施作业。
·安装在热容量较小的基板上时，由于可能会发生热变形，因此请避免采用DIP焊接。
3)回流焊接(SMD端子型)
推荐的回流炉温度设置条件如下所示。
·印刷电路板的走线请参照印刷电路板推荐规格图。
·由于无法做到自校准，因此请慎重地对准端子与走线的位置。
·设置的温度为端子附近的印刷电路板.上所测得的值。
·因为由于装置，条件等原因，压力导入口的先端因为高温会发生溶解和变形，务必请在实际的贴装条件下，进行确认测试。
4)焊接部的修正
·请一次性完成修正。
·对搭焊进行修正时，请使用头部形状较平滑的电烙铁，请勿追加涂敷助焊剂。
·关于电烙铁头部的温度，请使用在规格书所记载的温度以下的电烙铁。
5)在端子上施加过度的力后，会引发变形，损害焊接性,因此请避免使产品掉落,
