20年专注压力测量、传感器芯片领域产品研发与生产

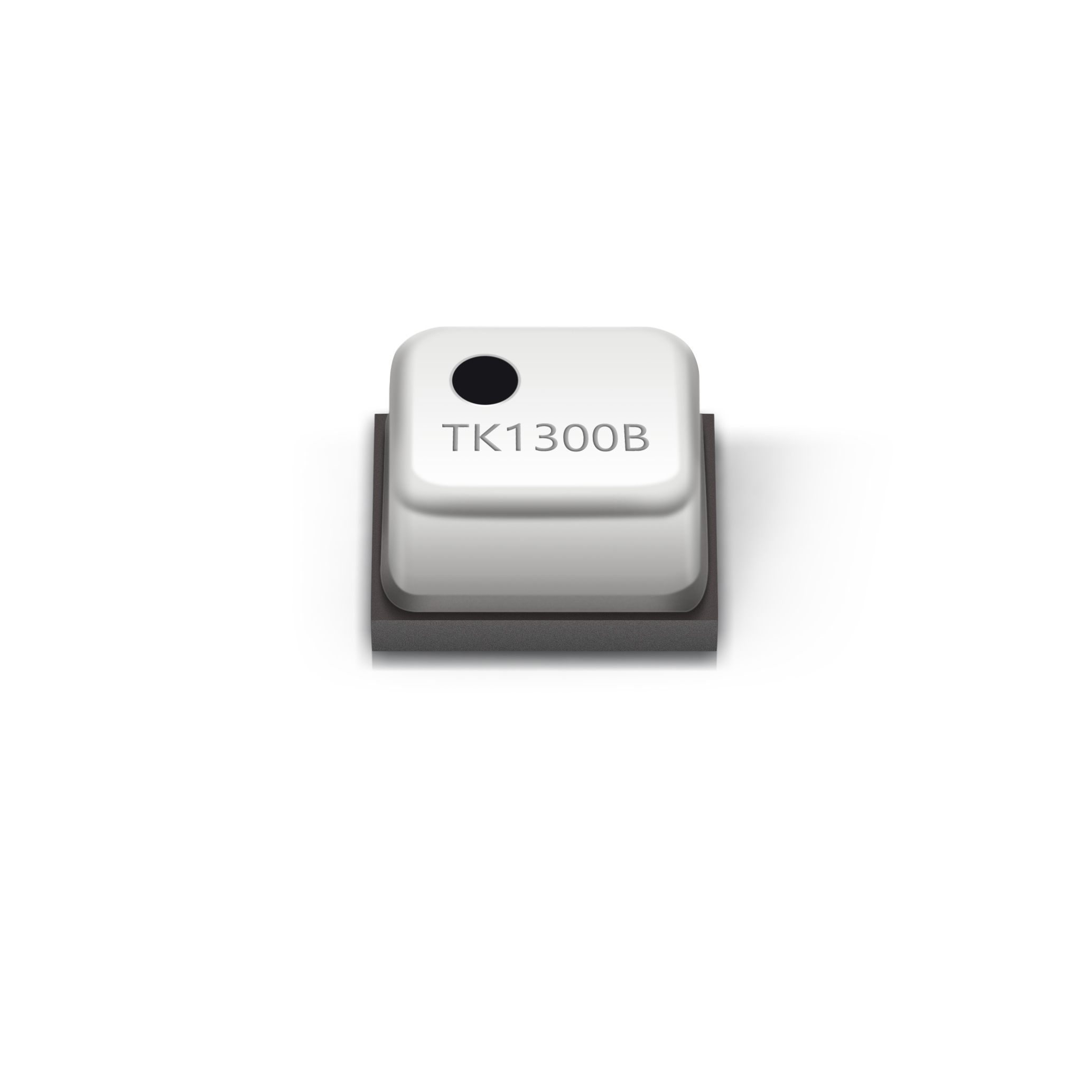

厂家供应智能数字压力传感器 电饭锅 豆浆机 数字压力传感器


产品特点

a、高精度扩散硅压力IC传感芯片
b、稳定可靠的温度测量及补尝算法

c、集合信号采集、处理,输出数字信号

d、已经做好温补,校准,客户可直接贴片组装使用。

e、售后服务好,做全程的技术指导与协助

应用领域

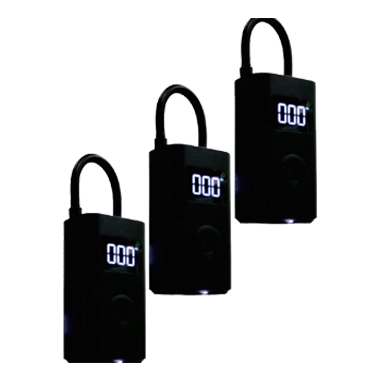

打气泵、空压机、气枪、气罐、气瓶、轮胎压力测量;
电饭锅 豆浆机 数字压力传感器

由于芯片集成在传感器内部可应用在一些小体积的压力测量设备上。

产品概述

本产品为新款高灵敏度的数字输出压力测量芯片;集成度高,体集小,有备用IO可扩展其他输入或输出功能。

压力测量采用扩散硅压力芯片传感器,内部带高精度IC对信号放大处理,数字压力输出功能、出厂已做温度补尝、可以在外部环境温度-40℃~85℃,绝对压力0~1MPa的精确测量,输出数值与压力呈现较好的线性关系。

规格参数

工作电压-----------------  3V-3.6V                 灵敏度---------------------------- 0.1 PSI

压力量程范围-----------  0~250PSI                 响应时间----------------------------5ms

输出量程范围-----------  0~5000数                 最大压力----------------370PSI/2.6MPa

压力测量精度-----------  1PSI                          温补测量精度--------------------1 % FS

工作环境温度------------- -40~+85℃           工作电流---------------------------≤3mA

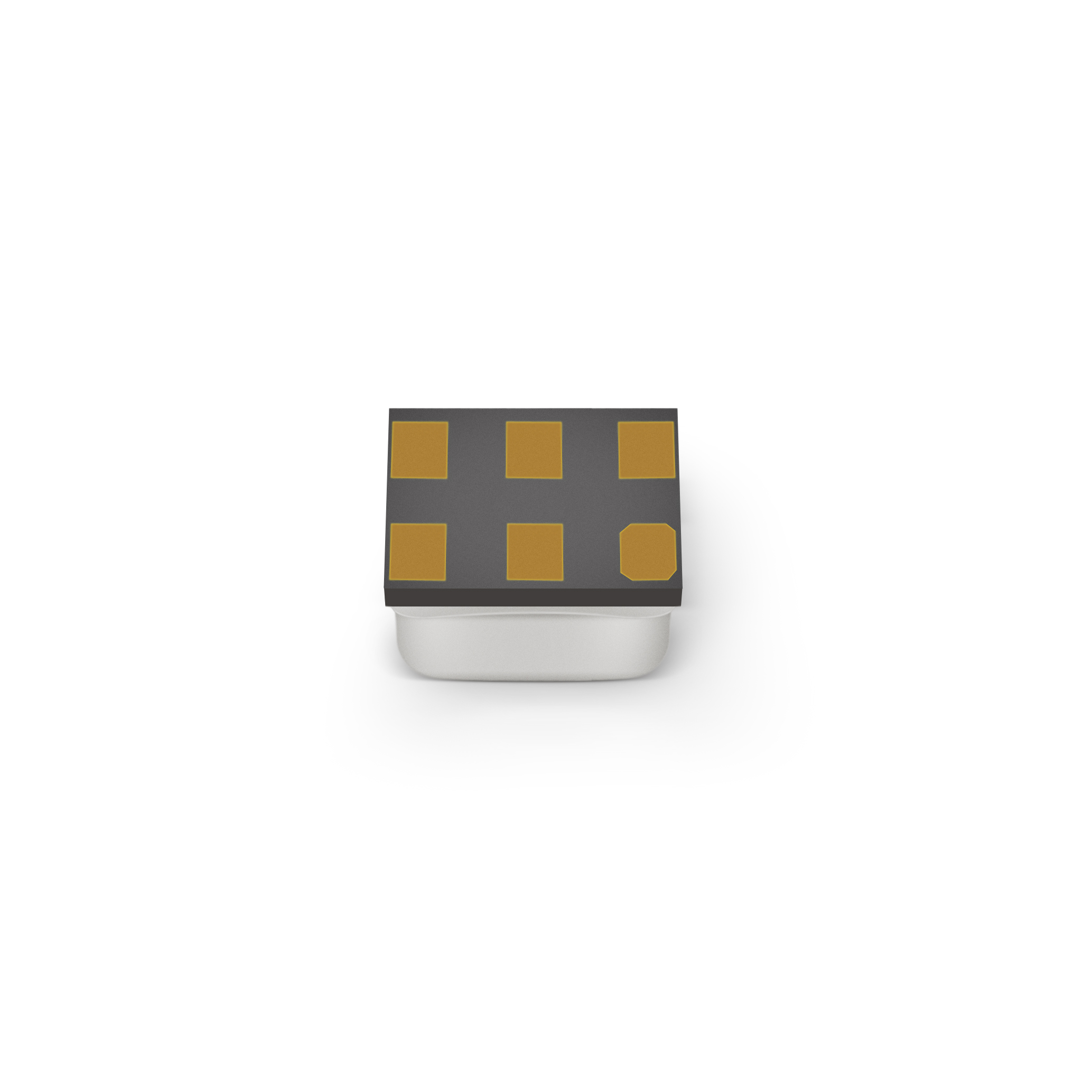

引脚说明:

1:VCC (3-3.6V电源, 需与地之间接滤波电容)

2:NC (空脚)

3:GND(地)

4:OUT(数字压力输出)

5:VREF (内部参考,需外接1‰的1.5K电阻到地)

6:VCOM  (内部稳压电源,需外接105电容到地)


芯片尺寸图:

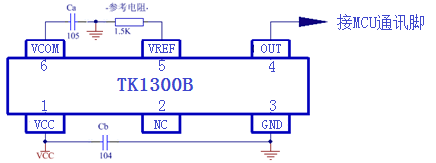

接线方式(参考原理图):

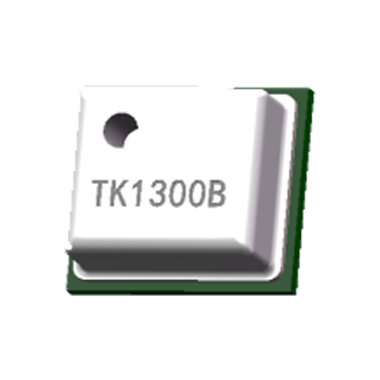

TK1300单总线数字压力传感器数字输出通讯规则

通讯方式:

MCU给传感器供电,然后以单总线方式接收传感器数据,需要省电时断传感器电即可。

正常通讯,MCU根据需要可定时采集传感器数据,建议20mS采一次。

通讯协议如下:

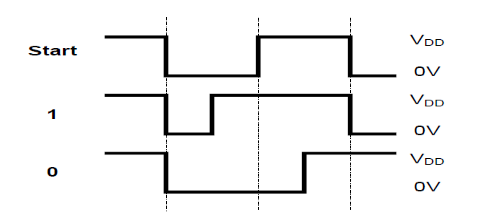

单线接口的时序:

单线接口采用了脉冲宽度调制的方法对数据进行编码。PWM 编码不需要进行数据帧同步,数据接收方的码速率可以根据发送方的码速率自动进行改变,无需配置就允许改变通信码速率。

有效的数据位总是以下降开始,逻辑’1’采用了75%的占空比,而逻辑’0’采用了25%的占空比。数据包的起始位总是“start”位,占空比为50%。



单线通信数据格式说明:

传感器平常单总线处于输入上拉的状态,主机发起通讯,先给0.1mS低脉冲, 然后主机进入输入拉高状态等待传感器发送数据,传感器数据发送完成后回到输入上拉的状态。

传感器发送数据,数据格式:

压力高位(1BYTE)+压力低位(1BYTE)+校验码(1BYTE)

校验码=(压力高位+压力低位) 如有溢出保留低8位数据作为校验码

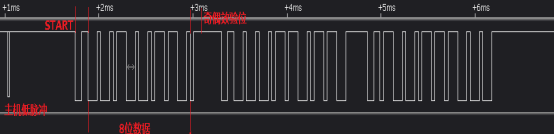

传感器发送数据逻辑图






客户定制

本公司压力产品均为自主研发设计,可满足客户扩展IO口的定制需求。

压力量程、输出,可按照客户要求修改

注意事项

使用注意事项

1、焊接

由于本产品形而造成破损,引起特性变动。请使用非腐蚀性的松香型助焊剂。另外,由于产品暴露在外,因此请注意不要使助焊剂侵入内部。

1)手焊接为热容量较小的小型构造,因此请尽量减少来自外部的热量的影响。否则可能会因热变

请使用头部温度在260~ 300 °C (30 W)的电烙铁在5秒以内实施作业。

在端子上施加负载进行焊接的情况下,由于输出可能会发生变化,因此请注意。

请充分清洗电烙铁头。

2) DIP焊接(DIP端子型)

在温度为260°C以下的DIP焊锡槽内在5秒以内实施作业。

安装在热容量较小的基板上时,由于可能会发生热变形,因此请避免采用DIP焊接。

3)回流焊接(SMD端子型)

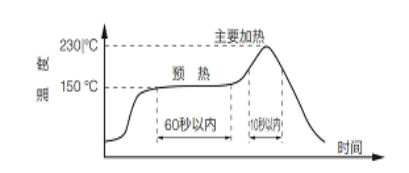

推荐的回流炉温度设置条件如下所示。



印刷电路板的走线请参照印刷电路板推荐规格图。

由于无法做到自校准,因此请慎重地对准端子与走线的位置。

设置的温度为端子附近的印刷电路板.上所测得的值。

因为由于装置,条件等原因,压力导入口的先端因为高温会发生溶解和变形,务必请在实际的贴装条件下,进行确认测试。

4)焊接部的修正

请一次性完成修正。

对搭焊进行修正时,请使用头部形状较平滑的电烙铁,请勿追加涂敷助焊剂。

关于电烙铁头部的温度,请使用在规格书所记载的温度以下的电烙铁。

5)在端子上施加过度的力后,会引发变形,损害焊接性,因此请避免使产品掉落,或进行繁杂的使用。

6)印刷板的翘度相对于整个传感器应保持在0.05mm以下,请对此进行管理。

7)安装传感器后,对基板进行切割弯折时,请注意不要使焊接部产生应力。

8)由于传感器的端子为外露构造,因此金属片等触摸端子后,会引发输出异常。请注意不要用金属片或者手等触摸。

9)焊接后,为了防止基板的绝缘恶化而实施涂层时,请注意不要使传感器.上面附着药剂。

2、清洗

1)由于产品为开放型,因此请注意不要使清洗液侵入内部。

2)使用超声波进行清洗时,可能会使产品发生故障,因此请避:免使用超声波进行清洗。

3、环境

1)请避免在存在对产品产生恶劣影响的腐蚀性气体(有机溶剂气体,亚硫酸气体,硫化氢气体等)的场所中使用,保管。

2)本产品并非防滴构造,因此请勿在可能溅到水等的场所中使用。

3)请勿在产生凝露的环境中使用。另外,附着在传感器芯片上的水分冻结后,可能会造成传感器输出的变动或者破坏。

4)压力传感器的芯片在构造上接触到光后,输出会发生变动。尤其是通过透明套等施加压力时,请避免使光接触到传感器的芯片。

5)请避免采用超声波等施加高频振动的使用方法。

请在实际使用状态下进行确认

由于本规格为产品单体规格,为了提高实际使用时的可靠性,请确认实际使用状态下的性能和品质。

关于其他使用

1)压力范围,安装方法错误时,会造成事故,因此请注意。

2)能够直接使用的压力媒介仅为干燥空气。除此以外的媒介,尤其是在腐蚀性气体(有机溶剂气体,亚硫酸气体,硫化氢气体等)和含有水分,异物的媒介中使用时,会造成故障和破损,因此请避免在上述环境中使用。

3)压力导入口的内部配置有压力传感器芯片。从压力导入口插入针等异物后,会造成芯片破损和导入口堵塞,因此请绝对避免上述操作。另外,使用时请避免堵塞大气导入口。

4)关于使用压力,请在额定压力的范围内使用。在范围外使用时,会造成破损。

5)由于可能因静电而造成破坏,因此使用时请注意以下事项。

1)保存时,请使用导电性的材料使端子之间短路,或者用铝箔等整体包覆起来。由于塑料的容器容易带电,因此保存,运输时请勿使用。

2)使用时,请将桌子.上的带电物,作业人员接地,以使周围的静电安全放电。

3)根据所使用的压力,请充分注意产品的固定和套管,导入管的固定及选择。另外,如有疑问,敬请垂询。
